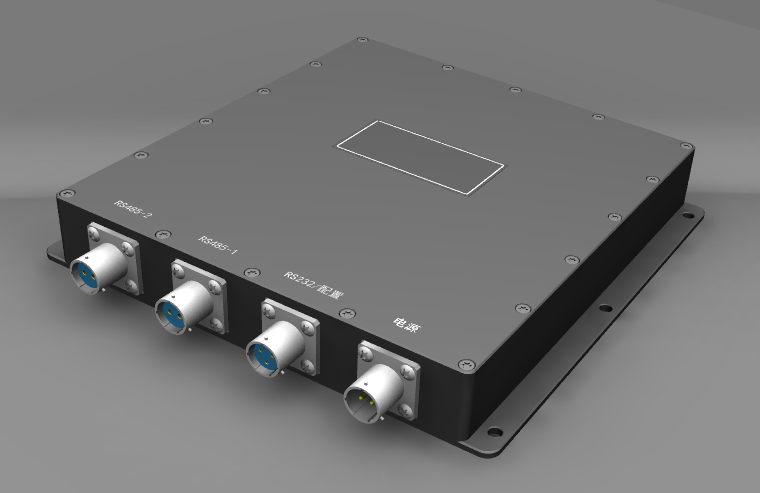

GT-MR8600C數傳電臺
產品概述：
GT-MR8600C數傳電臺是針對軍工應用特點開發的高可靠雙向高速無線數傳產品，該產品采用軟件無線電架構和高性能通信信號處理算法，具備良好的復雜環境下可靠無線通信性能，可滿足軍用和工業級環境下高速雙向或單向數據傳輸應用。
技術特點：
1、 低EIRP條件下公里級高速串行數據雙向傳輸；
2、 全硬件數據傳輸處理，毫秒級穩定傳輸延時；
3、 VHF工作頻段，支持Sub-6GHz可定制；
4、 專有抗截獲高效TDD突發通信體制；
5、 高功率效率恒包絡調制；
6、 全透明數據傳輸，無障礙碰口上下位設備；
7、 雙路可并發靜電脈沖雷擊浪涌防護RS485數據接口；
8、 RS485波特率/工作頻點/發射功率可配置；
9、 圓形航插數據電源接口，自鎖緊防反插；
10、低功耗；
11、上電自動工作，無需配置；
12、 國軍標等級EMC/振動/防護/溫度設計；
13、 通信參數軟件可升級。
技術指標：
|
項目 |
規格 |
|
型號 |
GT-MR8600C |
|
收發功能 |
TDD雙向鏈路（默認雙向帶寬配比1:1） |
|
工作頻率 |
190 ~ 250MHz可配置（默認230MHz） |
|
波形 |
突發DSSS+BPSK或SC-FDE |
|
發射功率 |
20~30dBm（可配置） |
|
接收靈敏度 |
-107dBm（@150Kbps凈速率） |
|
抗干擾（干信比） |
帶外干擾≤50dB / 帶內窄帶干擾≤15dB |
|
工作模式 |
數據雙向自動透明傳輸 |
|
組網功能 |
點對點，支持軟件升級點對多點/中繼/Mesh |
|
用戶數據速率 |
144kbps（雙向合計） |
|
串行接口波特率 |
9600~115200bps（可配置） |
|
傳輸延時 |
≤7ms |
|
輸入電源 |
9~36VDC |
|
峰值功耗 |
≤15W |
|
天線 |
1dBi車載鞭狀全向天線（長度15cm） |
|
面板接口 |
RS485 x2（5V，兼容3.3V）/RS232/電源/天線SMA |
|
殼體 |
7075金屬銑削，黑色面漆（天線軍綠面漆） |
|
安裝尺寸/ GJB150.10A-2009重量 |
185×180×29.5 mm /1100g |
|
環境適應性 |
工作溫度：-40℃～+55℃ 貯存溫度：-50℃～+65℃ 濕熱：95%±5%（30℃～60℃） 低氣壓（高度）：≤54kPa（≥5000m） |
|
MTBF |
≥1000h |
|
EMC |
GJB151B-2013/ GJB1389A-2005 （CE102、CS101、CS114、CS115、CS116、RE102、RS103） |
|
振動 |
GJB150.16 A -2009（第2章第1類） |
|
沖擊 |
GJB150.18 A -2009（試驗五） |
|
抗鹽霧/霉菌 |
GJB150.11A-2009/ GJB150.10A-2009 |
|
接地 |
專用接地端子 |
