GT-PK7024小口徑炮彈炮口高速無線裝定模塊
產品概述
GT-PK7024小口徑炮彈炮口高速無線裝定模塊是一款炮口高速無線數據裝定產品。該產品集成度高，功耗低，產品尺寸極小，可適配小口徑炮彈，適用于火炮等復雜環境、超高速度運動狀態下的高速無線數據裝訂。產品具有標準串行外圍接口，支持與炮端和彈端火控系統（模塊）無縫接口。
產品主要特性：
1、 高速突發+CSS擴頻波形，抗多普勒和信道快衰變性能優異；
2、 空口速率：0.5、1或2Mbps；
3、 數據裝定傳輸速度：8Byte@200us（含組幀和空口延時）；
4、 典型通信距離：50m（@1000米/秒 炮彈初速）；
5、 單向或雙向點對點通信，支持頻分組網；
6、 彈載模塊小體積/重量/功耗；
7、 彈載模塊集成彈載天線；
8、 支持炮向彈單向數據傳輸，或彈炮間雙向數據傳輸；
9、 炮口/炮彈發射振動沖擊耐受。

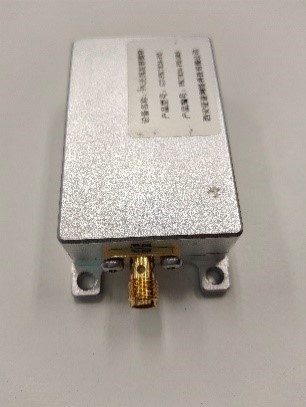

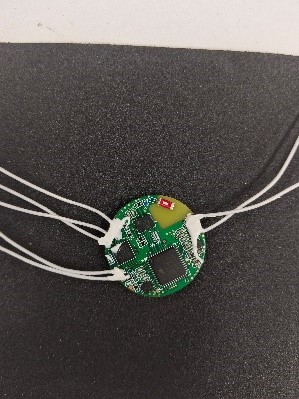

產品外觀示意如下圖：
炮載傳輸模塊/彈載傳輸模塊
技術指標：
|
項目 |
規格 |
|
工作頻率 |
2400~2483MHz |
|
波形 |
突發CSS擴頻 |
|
信道帶寬 |
22MHz |
|
信道數量 |
13個 |
|
空口速率 |
0.5~2Mbps |
|
抗多普勒能力 |
±15KHz（等效5000米/秒 炮彈初速） |
|
數據裝定傳輸速度 |
8Byte@200us |
|
發射功率 |
20dBm/27dBm（彈載模塊/炮載模塊） |
|
有效作用距離 |
50m（@1000米/秒 炮彈初速） |
|
有效傳輸時間 |
5000us（@1000米/秒 炮彈初速） |
|
彈端模塊啟動時間 |
≤5ms（上電90%起計） |
|
彈載模塊體積/重量 |
≤φ22*4mm/15g |
|
彈載模塊功耗 |
≤170mW |
|
工作電壓 |
2.3~2.8VDC/9~36V DC（彈載模塊/炮載模塊） |
|
彈載天線 |
1.5dBi/PCB陶瓷全向天線 |
|
炮口天線 |
5dBi定向陶瓷天線或PCB天線 |
|
數據接口 |
RS422/RS232/TTL/SPI（可選） |
|
數據接口速率 |
30Mbps（串行數據速率） |
|
抗多普勒能力 |
±15KHz（等效5000米/秒 炮彈初速） |
|
抗干擾能力 |
≥20dBc干信比 |
|
工作模式 |
彈炮間單向或雙向通信，支持頻分組網 |
|
沖擊 |
50000g（彈載端） |
